光電直讀光譜儀的狹縫裝置
發布時間：2020-07-06 10:20:42 點擊：6016
在光電直讀光譜儀中，有一個重要的裝置，就是狹縫，包括了入射狹縫和出射狹縫，那他們都是起到了什么樣的作用。
入射狹縫
入射狹縫在光電直讀光譜儀中作用很大，從成象關系上來看，光譜線是入射狹縫的單色象，從光能傳遞的關系上看來，入射狹縫是限制光能量的有效光欄。入射狹縫的質量與譜線質量有直接的關系。因此對狹縫刀口的幾何形狀必須符合設計標準。電直讀光譜儀的入射狹縫寬度為20±5μm。其平行性有一定要求，狹縫寬度必須有相應的讀數機構。入射狹光電直讀光譜儀的狹縫裝置縫可以在羅蘭圓的切線方向上作往復運動，實現譜線對出射狹縫相對位置的掃描。
由于受到外界機械振動，室內溫度的影響，使元素譜線偏離出射狹縫。這時就可對內標線進行掃描，可調節入射狹縫的測微鼓輪，使各個元素分析線都進入出射狹縫內。

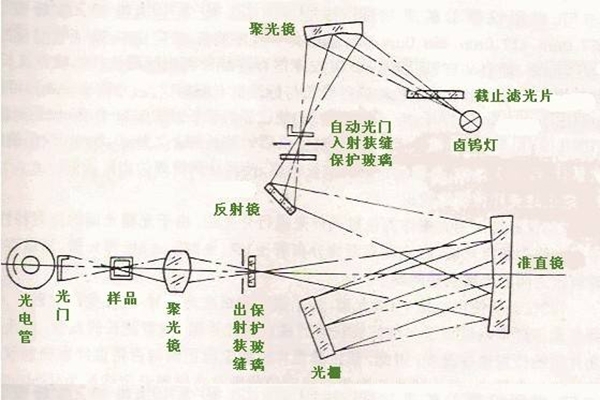

光學系統圖解
出射狹縫
出射狹縫安裝在羅蘭圓軌道上，它的寬度為50/μm和75/μm兩種，它的位置在未確定之前是可以任意移動的。儀器出廠前已將它和所選用的分析線對準了，并且牢固地緊固在羅蘭圓軌道上，一般情況下不用進行調整。對應每個出射狹縫裝置一個光電倍增管，將光強信號轉換成電流信號。
照明系統
光電直讀光譜儀照明系統不要求沿譜線高度強度分布的均勻性，它要求照明系統能盡量將大部分光能量穩定地聚集于分光系統之中。一般采用單透鏡聚光照明系統。上一篇：在火花直讀光譜儀氬氣需要怎么樣？ 下一篇：真空型直讀光譜儀是怎么樣的？
